接近開關接線方法示范

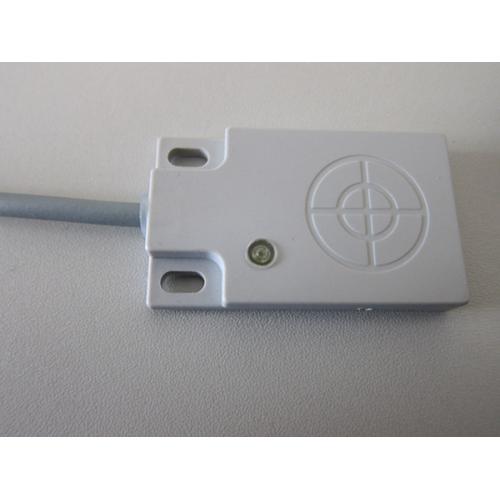

接近開關;主要用于工業自動化，半自動化控制系統實現速度和位置，極限位置的檢測和計數…控制，是一種新型的傳感器開關元件的類型，完全沒有在對象鏈接檢測機械接觸。當物體接近開關的檢測距離，開關控制信號發出的。
接近開關又稱為接近傳感器，也被稱為無觸點行程開關，它除了完成行程控制和限位保護，或非接觸式檢測裝置，用于檢測零件的尺寸和轉速等，也可以用于進一步的頻率計數器，電機變頻控制，機械驅動位置控制和自動處理程序和銜接。穩定，壽命長，微功耗的特點，定位精度高，頻率響應高，防水防塵IP67防護油，適應工作環境，等。
(1)接近開關有兩線和三線制的區別，兩線接近于交、直流開關電壓(直流)電源，三線接近開關分為NPN和PNP和它們的連接方式是不同的。我也有四條生產線的產品生產，四線系統是基于三線實現常開(NO)和常閉(NC)雙信號側，為客戶降低庫存和成本。
對開關端子(2)兩行的方法比較簡單，接近開關與負載串聯后接到電源可以是直流電源產品需要股息(棕)線接電源正端，藍(黑)線連接電源0V(負)結束，交流電源是不需要的。
(3)三線或四線接近開關端子：棕色(BN)線接電源正端(+);藍線(BU)連接到0V電源(負)結束;黑色線(BK)或白色線(WH)信號端子應連接對負載。
負載(4)三線或四線連接是這樣的：除了負載連接到開關信號的一端，為NPN型接近開關，負載的另一端應連接到電源正端(+);PNP型接近開關，負載的另一端應連接到電源0V(負)側。
(5)接近開關的負載可以是一個信號燈，繼電器線圈，一個可編程控制器PLC數字量輸入模塊。
(6)對可編程控制器PLC需要特別注意的三線或四線接近開關由PLC數字輸入模塊接收的類型選擇。PLC數字量輸入模塊一般可分為兩類：電源0V和從輸入模塊流出模式目前一類的公共輸入端(日本)，則必須使用NPN型接近開關;另一種為正電源側的公共輸入端，從輸入模塊的電流(歐洲模式)。在這一點上，我們必須選擇PNP型接近開關。一定不要選錯喲!
(7)兩線接近開關是受工作條件，當開關本身產生一定壓降，一定殘余漏電流超過截止時間。三線接近開關雖然超過一本線，但沒有剩余的泄漏電流等不利因素，使工作更加穩定可靠。
|
|
|
