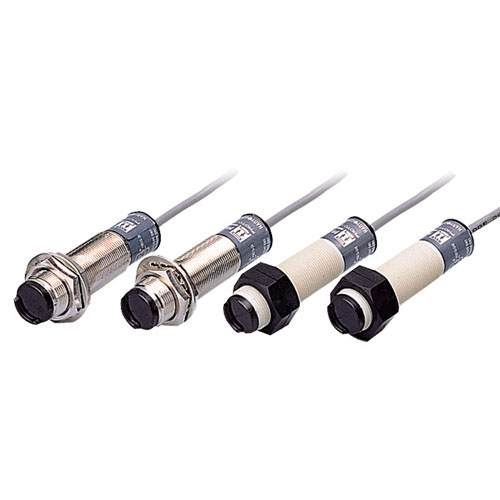

光電開關工作原理解說
1反射式光電傳感器的工作原理傳感器的紅外發射管發出的紅外光線，根據反射光的強度來計算接收管，因此是檢測工件或物體表面必須有吸收和反射紅外線的黑色和白色的部分，接收管可以有效計算截止和飽和。所以在一個工作點的選擇，安裝和使用最關建是接收機必須在關閉工作和飽和區。
2光電傳感器的前端面與工件或檢測對象的表面必須保持平行，因此光電傳感器的轉換效率是最高的。
3之間的距離的光電傳感器的前端和反光板保持在指定的范圍內。
4光電傳感器必須安裝在強光直接照射的情況下，由于紅外線燈的強光會影響接收管的正常運行。
5紅外發射管2 ~ 10mA的電流發光強度和最佳線性電流的光電傳感器，所以在電流值一般不超過這個范圍，如果值太大，發射管管腔也長時間影響工作生活;如果在電池供電的電流值要小。在抗干擾這時間減少。在結構設計中應該考慮，盡量避免外界光線的干擾等不利因素。
6焊接時，引腳根部的光電傳感器與焊盤的最小距離不得小于5mm，否則容易損壞管芯焊接。或導致核心性能的變化。焊接時間應小于4秒。
7在具體的工作環境對光電傳感器的最佳工作狀態的參數：根據實際的檢測范圍，光電傳感器的模型選擇..
傳感器的安裝，完成工件或物體表面采樣標記，根據類型的紅外傳感器發射管所需要的工作電流(為8mA參考值)，并選擇負載電阻，R1，和正向電壓的紅外發射管在1.2 V左右，紅外接收管的負載電阻R2和選擇一個值(參考值20K)，測得的兩個電壓5V工作電壓之間的AB。當光電傳感器與工件或物體表面的黑色標志對齊，AB之間的電壓應控制在0.3 ~ 0.6V。
在光電傳感器的工作狀態，如果AB之間的電壓小于0.3時，R2的電阻變化直到大滿足要求，如果電壓之間的AB比0.6V，則相反。沒有黑色的痕跡在工件或物體表面，AB電壓大于4.5V。 |
