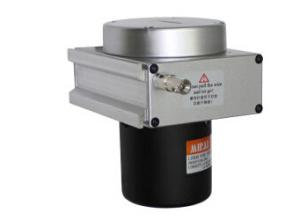

拉繩位移傳感器又稱拉繩傳感器、直線位移傳感器、拉繩電子尺、拉線盒、拉繩編碼器。拉繩位移傳感器是直線位移傳感器在結構上的精巧構成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從一百毫米至十幾米不等。
工作原理和常用參數：
拉繩式位移傳感器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。楚嘉CKS系列位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對值編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。
操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。
常用參數有測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、出線口拉力、最大往返速度、重量、輸入電阻值、功率、工作電壓、工作溫度、震動、防護等級等。
信號輸出方式
拉繩位移傳感器的信號輸出方式分為數字信號輸出和模擬信號輸出，數字輸出型可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號、正余弦信號、CANopen信號、自由RS485信號、MODBUS信號、Profibus信號或格雷碼/二進制信號，測量行程長（100～15000mm），精度高（～%FS），防護等級IP65。外殼和線輪均經過防腐處理，牽引繩為316不銹鋼繩，可以在惡劣的環境下（包括海水）工作。可選輸出方式有：電阻型、電壓型、電流型、增量脈沖型、絕對脈沖型
模擬輸出型可以選擇精密電位器、霍爾編碼器、絕對值編碼器等，輸出信號可以為4－20毫安、0－5伏、0－10伏和電阻信號等，最大行程可以達到12500毫米，使用環境最大可以達到IP65的防護等級，-45℃～+105℃的寬溫度環境下使用。
拉繩位移傳感器應用：
拉繩位移傳感器特別適合直線導軌系統，液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，特別適合液壓油缸的控制。完全可以替代光柵尺，其它應用場合可以定制，完全可以實現低成本的高精度測量。
|
